Continuando con el diseño

Sigo trabajando con el software para el diseño de vías. Es difícil porque tiene una curva larga de aprendizaje. Buscando, buscando he elegido una circuito para poder realizar sobre el, los ejercicios necesarios que necesito para obtener la habilidad, que mas tarde emplearé en poder realizar la maqueta de la estación de Brohl. Para las practicas, he vuelto a seleccionar del libro “Modelismo ferroviario” del mismo autor Joachim M.Hill, un circuito que tiene elementos mas atractivos que el circuito inicial de la revista Ztrack.


Este circuito tiene forma de 8, y lo hace más interesante, pienso yo, porque en el mismo espacio que ocuparía el circuito oval, puedo tener una gran estación con andenes largos. Esta gran estación formada por largas vías paralelas, me permitirá practicar en la construcción de grandes andenes, para una gran estación.


Además en este circuito, encuentro las largas curvas que finalizan en desvíos. Al terminar en desvíos y comenzar la entrada en la estación, las curvas van realizando una bifurcación en vías paralelas para alimentar los andenes. Estas curvas y sus desvíos finales siempre los he querido construir, porque es difícil conseguir plantillas para este tipo de desvíos que están formando parte de una curva en la entrada de una estación. Aquí encuentro la oportunidad para hacerlo.



Por ultimo tengo en mente, añadir un puente giratorio, en una de las zonas del circuito.


Todo esto lo estoy ahora dibujando, con la aplicación Templot. Cuando tenga impreso los primeros resultados, los colocaré sobre la estructura construida de madera y veremos que tal quedan. No se si este va a ser el circuito final, que quiero añadir a la maqueta de pruebas. De momento me esta sirviendo para aprender a utilizar Templot.

domingo, 18 de abril de 2010

Hélix

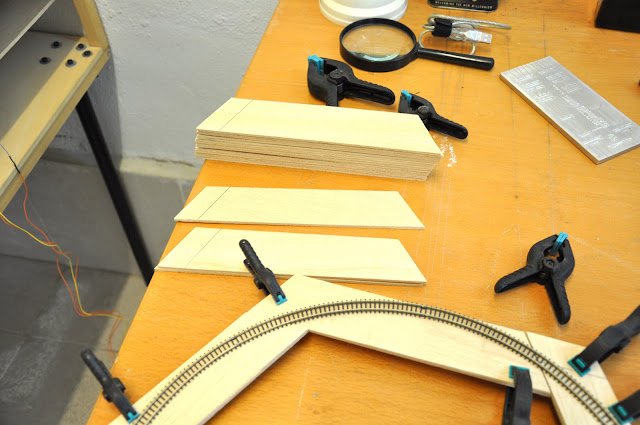

He comenzado la construcción de la rampa helicoidal, del subsuelo de la maqueta de pruebas. Me he inspirado en un modelista alemán, que utiliza una técnica que me parece, interesante y curiosa. Principalmente consigues un ahorro de madera y la construcción en si no es difícil. Es necesaria una sierra para cortar la madera con suficiente precisión. Tienes que cortar segmentos de madera con forma de trapecio. Todos los trapecios deben de ser iguales. En mi caso he utilizado una sierra circular pequeña y he conseguido cortar todos del mismo tamaño. Aunque quizás al compararlos he visto que había una diferencia entre ellos, de al menos medio milímetro, o puede que menos. Este error se va acumulando en cada uno y cuando tienes varios trapecios unidos, el error acumulado puede hacer que tu figura se tuerza un poco.


En la página Web del modelista alemán ha dejado una hoja Excel que he traducido, para calcular las dimensiones de los trapecios necesarios para la obtención de la rampa hélix.



 este es el enlace a la página.

martes, 13 de abril de 2010

Más madera...

Este fin de semana he tenido un poco de tiempo disponible y he podido construir el esqueleto en madera de la nueva parte que he añadido a la maqueta de test. No he construido una caja exagerada en tamaño, a penas 1200 mm de lado porque quiero realizar una pequeña parte o diorama, donde pueda aprender y practicar todas la técnicas para la creación del paisaje, rocas, túneles etc. Todavía no tengo claro que circuito final construiré. Ahora estoy aprendiendo a usar el programa de diseño Templot y los circuitos que he creado son muy sencillos.
He leído en un foro amigo que en estas fechas baja el nivel de actividad. Es cierto ahora con el buen tiempo, no apetece mucho, encerrarse en el parking, en mi caso, a construir y disfrutar de este hobby. La verdad es que cuando esta lluvioso y hace mal tiempo, es ideal para estar tranquilamente aislado del mundo y estar inmerso en tu ideas y trabajando en la realización de alguna cosa. Dejo algunas fotos de mi progreso.


lunes, 5 de abril de 2010

Nuevo rumbo

En mi anterior entrada pensaba en añadir una nueva parte, módulo a mi maqueta de pruebas. He estado unos días de vacaciones y eso siempre viene bien, porque te hace pensar, y plantearte nuevos retos.
Como dije, tengo muy claro construir por mi mismo toda la vía en las partes visibles. Construir toda la vía es una tarea laboriosa. Se necesitan herramientas especiales y una buena dosis de paciencia, pero en mi caso disfruto construyendo la vía con mis propias manos.No tengo una fecha limite de finalización, ni siquiera tengo claro si algún día este finalizada. De hecho, no me preocupa en absoluto.
He estado buscando durante mucho tiempo, todas las técnicas y herramientas posibles para realizar bien esta tarea. Ahora he encontrado una nueva herramienta que me ayudará a crear las vías necesarias. Es un software, que no puede ser catalogado como CAD. Según el autor es un generador para dibujar las vías de forma específica, para que los modelistas puedan crean sus propias geometrías en todo el diseño de su maqueta. Para la construcción de vías, normalmente se emplean plantillas que sirven para guiar la puesta de los raíles sobre las traviesas, estas plantillas están fabricadas en papel o incluso en aluminio.
La cuestión, es tener o conseguir siempre la plantilla para realizar el desvío, o la zona que necesitas crear para tu circuito viario. Existen una serie de plantillas creadas para desvíos, desvíos en curva, etc. para casi todas las escalas. Para la escala HO, obviamente existen muchas más que para la escala Z. Es la dificultad de esta escala, que no existen tanta oferta de productos como para las escalas mayores.




Pero este es solo una dificultad, no un problema para el modelista. La búsqueda de estas plantillas, esta limitada como hemos dicho a unas geometrías predefinidas y puede que en algunos casos no se adapten a tus necesidades, para la escala Z es aun más difícil encontrar plantillas, para los desvíos más básicos. La opción es realizar por ti mismo estas plantillas. Pero tienes que hacer los cálculos para crear cada desvío o parte de vía que necesites, esto es difícil y complicado.
Esta es la razón por la que he comprado Templot, que es como se llama el software que ayuda a los modelistas a crear sus propias plantillas. No es desasido caro, son 52 Euros que es el precio de una locomotora de segunda mano. Una plantilla fabricada en aluminio de un desvío en una determinada geometría, puede costar el triple.
La entrada la he llamado nuevo rumbo, porque quiero cambiar el diseño de la parte de la maqueta de pruebas con la ayuda de este nuevo software. No voy a colocar el circuito oval basado en la maqueta de Z-track pero si quiero basarme en el para crear el nuevo. Cuando tenga el software “domado” iré realizando entradas con las primeras creaciones.
Aquí dejo el link, de la Web de Templot.


Templot
